原子力関連部品の切削加工には、確かな安全性と精密な技術が求められます。本記事では、原子力分野で使用される部品の特徴や、切削加工における基本ポイント、品質を守るための注意点、代表的な加工事例を詳しく解説します。
原子力発電所などのプラントを安全かつ安定的に稼働させるため、配管やバルブ、ポンプといった数多くの部品が重要な役割を担っています。これらの部品は、発電システムの中枢で冷却水や蒸気の流れを制御したり、圧力を調整したりするために不可欠な存在です。万が一のトラブルが大きな事故につながる可能性がある環境下において、各部品には設計通りの機能を発揮し続けることが求められます。社会インフラを根底から支えるという意味でも、非常に重い責任を持つ部品群だと言えるでしょう。
原子力関連部品が使用される環境は、一般的な産業用機械と比べて非常に過酷な条件が揃っています。具体的には、高温や高圧に常にさらされるだけでなく、放射線環境下での使用も想定しなければなりません。そのため、長期間にわたって劣化しにくい優れた耐久性や耐食性が部品そのものに強く求められています。こうした特殊な条件をクリアするためには、材料の選定段階から慎重な判断が必要となり、加工後も厳しい基準を満たす物理的特性を維持することが製造上の大きな課題となります。
高い耐久性や耐食性を実現するため、原子力関連部品には特殊なステンレス鋼やニッケル合金などの難削材が多く用いられます。これらの素材は硬度が高く熱伝導率が低いため、加工時に熱がこもりやすく、通常の鋼材と同じように削ることが困難です。難削材を適切に切削するには、専用の切削油を用いて冷却効果を高めたり、素材の特性に合わせた加工アプローチを採用したりする工夫が欠かせません。
プラント内での微細な隙間や歪みは、圧力漏れなどの重大なトラブルを引き起こす要因になりかねません。そのため、部品の切削工程においては、ミクロン単位の誤差をコントロールする高い寸法精度が要求されます。複雑な形状を正確に削り出すために、5軸マシニングセンタやNC旋盤などを駆使し、プログラミングに基づいた緻密な制御を行うことが一般的です。さらに、機械の性能だけでなく、気温の変化による金属の膨張を考慮するなど、作業者の豊かな経験と知識が精度の安定につながります。
難削材を精密に削る際、切削速度や送り速度などの条件設定が仕上がりを大きく左右します。無理な条件で加工を進めると、刃物がすぐに欠けてしまったり、部品の表面に意図しない傷がついてしまったりするリスクが高まります。また、工具の摩耗状態を常に監視し、適切なタイミングで交換することも品質を保つために重要です。工具が寿命を迎える前に早めに対処することで、加工精度のバラツキを防ぎ、結果として不良品の発生を抑えることにつながるため、細心の注意を払った管理が行われています。
切削加工が完了した後の部品に対しては、外観や寸法の確認にとどまらない、非常に厳格な検査が実施されます。表面に微細なひび割れが生じていないか、内部に空洞などの欠陥が隠れていないかを確認するため、浸透探傷試験や超音波探傷試験といった非破壊検査が用いられるケースが多く見られます。部品を破壊することなく内部の健全性を確かめることで、実際の使用に耐えうる品質かどうかを客観的に評価することが可能です。こうした何重ものチェック体制が、安全な稼働を支える基盤を作っています。
原子力業界においては、部品に不具合が見つかった際に原因を迅速に特定できるよう、製造工程の透明性を確保することが不可欠です。どのメーカーが製造した鋼材を使用し、いつ、誰が、どのような機械で切削加工を行い、どのような検査を経て納品されたのかという履歴をすべて記録に残さなければなりません。いわゆるミルシートと呼ばれる鋼材検査証明書の保管はもちろん、各工程における作業記録を適切に管理し、いつでも追跡できるトレーサビリティ体制を構築しておくことが、加工業者には求められています。
一般的な産業用部品とは異なり、原子力分野には独自の厳しい安全基準や規格が設けられています。日本国内における関連法規やガイドラインに加え、海外のプラントに納入される部品であれば、国際的な規格にも適合するよう設計と加工を行わなければならない場合があります。これらの基準は、部品の材質から加工方法、検査の手順に至るまで細かく規定されていることが特徴です。そのため、加工業者は単に図面通りに削るだけでなく、関連する規格の内容を正確に理解し、順守して製造を進める姿勢が問われます。
| 材質 | SUS316L |
|---|---|
| サイズ | 10×15×50 |
| 精度 | 一般公差 |
| 加工方法 | 切削加工 |

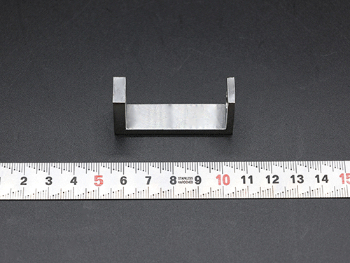

SUS316Lを使用した原子力部品用ホルダー（ブラケット）の切削加工事例。10×15×50の単純形状ですが、材料調達から約1週間という短納期で対応しています。
滋賀県に本社を構え、セラミックスやレアメタルなど加工が難しい素材の精密加工に強みを持つ企業です。半導体や航空宇宙分野で培った技術力を活かし、原子力関連部品に求められる高度な加工要件にも柔軟に応える体制を整えています。充実した設備と独自のアプローチを用いて、素材の特性を損なうことなく高精度な部品を生み出すことが可能です。品質管理を徹底しており、専用の検査設備を用いた確認作業を行うことで、納品物の信頼性を高める努力を続けています。

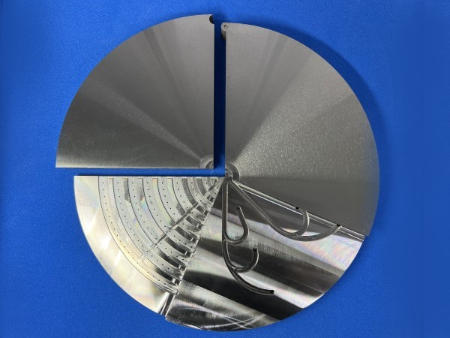

純ニッケル製プレート3枚を接合した加工事例です。外径φ310mmの表面には、幅6mm・深さ2mmの溝加工と、525ヶ所ものφ0.8微細穴が施されています。同社の精密な穴あけと高度な接合技術が光る製品です。
難削材として知られる純モリブデンへの薄肉加工事例です。マシニングセンタを用いた高度な切削加工技術により、肉厚わずか0.3tという極めて薄い形状の削り出しに成功。半導体や電子部品等の精密用途に適しています。
| 所在地 | 滋賀県長浜市細江町1197-4 |
|---|---|
| 電話番号 | 0749-51-9021 |
| 営業時間（定休日） | 平日9:00～17:00（定休日：記載なし） |
| 公式URL | https://www.top-seiko.co.jp/ |
タービンブレードなどの複雑な形状の加工を手掛けてきた実績を持つ金属加工メーカーです。耐熱ニッケル基合金をはじめとする難削材の切削や、大型の機械部品加工に対応できる設備環境を有しています。航空機エンジン部品の製造で求められる厳密な基準をクリアする技術力は、原子力関連部品の製作においても大きなアドバンテージとなります。自社内での一貫生産体制を構築しているため、安定した品質と柔軟な対応力を兼ね備えているのが特徴です。
発電用や舶用などの各種タービンブレードを加工しています。長年蓄積した技術と充実した生産設備により、米GE社の品質基準「シックスシグマ」をクリア。大手企業から確かな信頼を得ています。

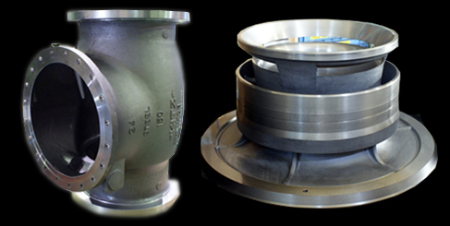

ティービーエムは、株式会社キッツの協力工場として半世紀にわたり、大型・中型鋳鋼弁やステンレスバルブ等の加工を手掛けています。大型NC旋盤などの充実した設備で、図面と素材があれば様々なご要望に高品質かつ迅速に対応しています。
| 所在地 | 長野県上伊那郡宮田村6750 |
|---|---|
| 電話番号 | 0265-85-3333 |
| 営業時間（定休日） | 記載なし |
| 公式URL | https://www.tbm-corp.co.jp/ |
東京都品川区で1933年に創業して以来、長年にわたり金属加工の分野で技術を磨き続けてきた歴史ある製作所です。鉄やステンレスだけでなく、インコネルなどの難削材加工にも注力しており、特殊な環境で使用される部品の製造依頼にも幅広く対応しています。これまでに蓄積してきた豊富なノウハウを駆使し、顧客が抱えるさまざまな課題に対して適切な解決策を提案できる体制です。迅速なサービス提供と丁寧なコミュニケーションを心がけており、安心して依頼できる環境を整えています。
難削材「ハステロイ（φ80×38）」の加工事例です。同社は敬遠されがちな材質にも積極的に取り組み、豊富なノウハウを蓄積。工具や切削条件の工夫により美しい仕上がりを実現しています。
難削材であるPBパーマロイ（t40×60×200）のフライス加工事例です。穴あけや表面仕上げが極めて難しい素材ですが、独自の工具選定と切削条件の最適化により、美しく仕上げています。
| 所在地 | 東京都品川区東中延2-5-17 |
|---|---|
| 電話番号 | 03-3786-6311 |
| 営業時間（定休日） | 8:30～18:00（定休日：日曜・祝日） |
| 公式URL | http://www.aikawa-ss.jp/ |
大型のロールや長尺シャフトなどの精密加工に豊富な経験を持つ企業です。独自の加工ネットワークと自社の充実した大型設備を組み合わせることで、多種多様な金属部品の切削ニーズに応える体制を築いています。高い精度が要求される部品に対しても、熟練の技術者が細心の注意を払いながら作業を進めるため、安定した仕上がりが期待できる環境です。長年培ってきた実績と信頼をベースに、特殊な仕様の部品製造にも真摯に向き合う姿勢を持っています。

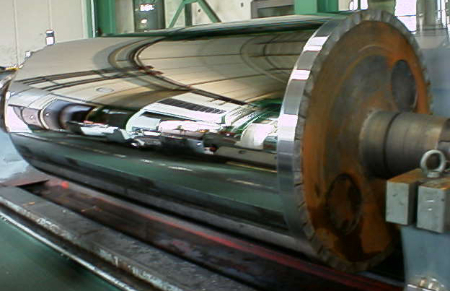

外径φ1,220mm、全長2,900mmという大型サイズに硬質クロムメッキを施した「超鏡面ロール」の加工事例です。最大の特長は、このサイズでありながらRa=0.006μm（Rmax=0.05μm）という極めて精緻な表面粗さを実現している点にあります。巨大なロールに対して極限の平滑性を生み出す、卓越した大型研磨技術と高度な表面処理技術です。

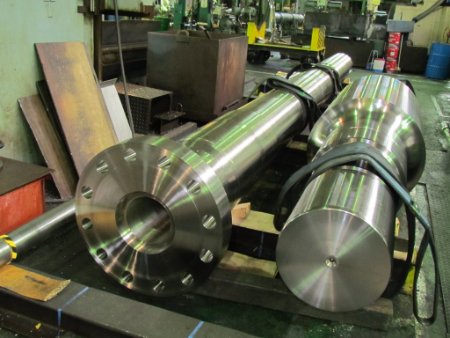

原子力製品をはじめとする超高精度製品の加工に対応。その高い技術力は広く評価されています。
| 所在地 | 大阪府大阪市西成区南津守5-4-9 |
|---|---|
| 電話番号 | 06-6659-3600 |
| 営業時間（定休日） | 記載なし |
| 公式URL | https://www.sakurai-gr.co.jp/ |
マシニングセンタやNC旋盤を活用した精密部品加工を広く展開している会社です。難削材の加工にも積極的に取り組んでおり、原子力関連部品のような特殊な素材を用いた切削加工の相談にも柔軟に対応しています。品質に対する意識が高く、図面の要求事項を正確に読み取り、加工から検査に至るまで丁寧な工程管理を実践していることが特徴です。ものづくりに対する真摯なアプローチを通じて、顧客の多様なニーズに応える高品質な部品を提供しています。

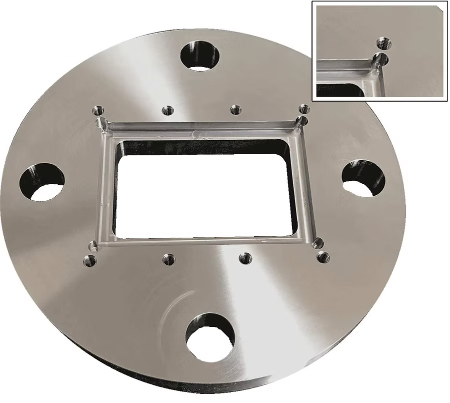

大手企業様からの治具加工事例です。内側直角加工は高コストなため、用途をヒアリングして四隅を小Rに変更。大幅な費用削減を実現しました。

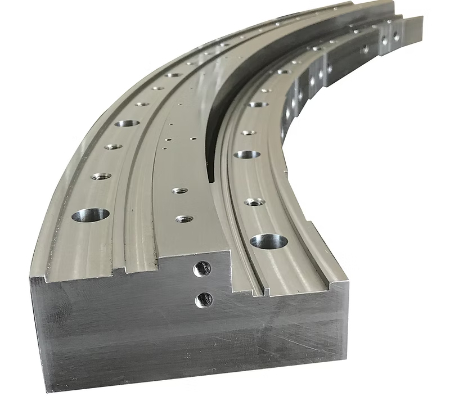

硬くて薄いワークの歪みを防いだ加工事例です。他業者で困難とされた案件に対し、同社は膨大な選択肢から工作機械や工具、切削条件を厳選。熱や力を抑えて良品を納品し、確かな技術力で顧客のニーズに応えました。
| 所在地 | 兵庫県神戸市西区高塚台3-2-32 |
|---|---|
| 電話番号 | 078-991-2753 |
| 営業時間（定休日） | 8:30〜17:30（定休日：記載なし） |
| 公式URL | https://www.minoruss-co.jp/ |
金属や非金属、セラミックスなど幅広い素材の超精密加工技術を提供する企業です。一般的な切削加工の枠に収まらず、、高い精度が求められる超精密研削や研磨などの高度な技術も併せ持っている点が大きな強みです。光学結晶材などの繊細な素材を扱ってきた経験は、寸法精度や表面の滑らかさが重視される原子力関連の重要部品の加工においても大いに活かされます。特殊な表面処理技術も保有しており、加工から仕上げまで一貫して任せることが可能です。

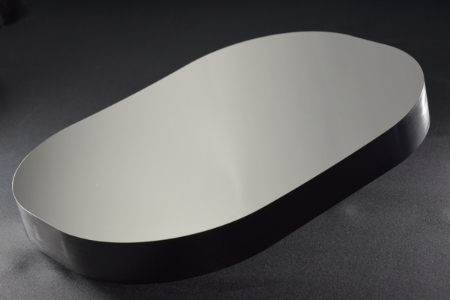

核融合実験炉（ITER）用大型ステンレスミラー（442×332㎜）の製作事例です。SUS316L材の複雑なトロイダル形状加工から三次元測定機による精密計測まで、高精度に対応しています。

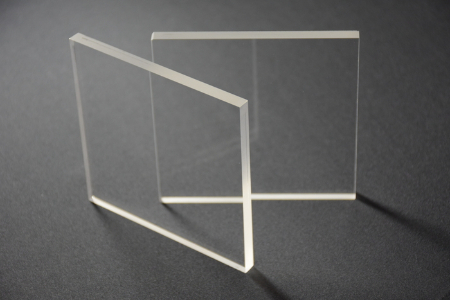

大阪大学レーザー科学研究所と共同開発し、LFEXレーザー用の大型LBO単結晶基板（100x100x1.5mm）を研磨。透過波面精度の乱れ0.26μmという極めて高精度な加工を実現しました。
| 所在地 | 滋賀県大津市今堅田3-4-25 |
|---|---|
| 電話番号 | 077-573-2288 |
| 営業時間（定休日） | 8:30～17:30（定休日：土曜・日曜・祝日など会社カレンダーによる） |
| 公式URL | https://www.crystal-opt.co.jp/ |
金型の設計から部品加工まで幅広い技術領域をカバーしている企業です。医療機器や各種機械メーカー向けの高精度な部品製造で培ったノウハウを応用し、複雑な形状や厳しい公差が求められる切削加工にも対応できます。常に新しい技術の導入に努め、顧客の要求水準を満たすための生産体制のアップデートを続けています。長年にわたって蓄積された経験豊かな技術者の視点により、加工の難易度が高い案件に対しても最適なアプローチを導き出します。
公式HPに加工事例はありませんでした。
| 所在地 | 愛知県一宮市多加木2-8-21 |
|---|---|
| 電話番号 | 0586-71-6792 |
| 営業時間（定休日） | 記載なし |
| 公式URL | https://www.ryoki.co.jp/ |
