切削加工における芯出しとは

切削加工において芯出しは、加工精度や工具寿命、さらには品質の安定性を大きく左右する要素です。本記事では芯出しの意味から具体的な方法、精度を向上させるための工夫についてお伝えします。

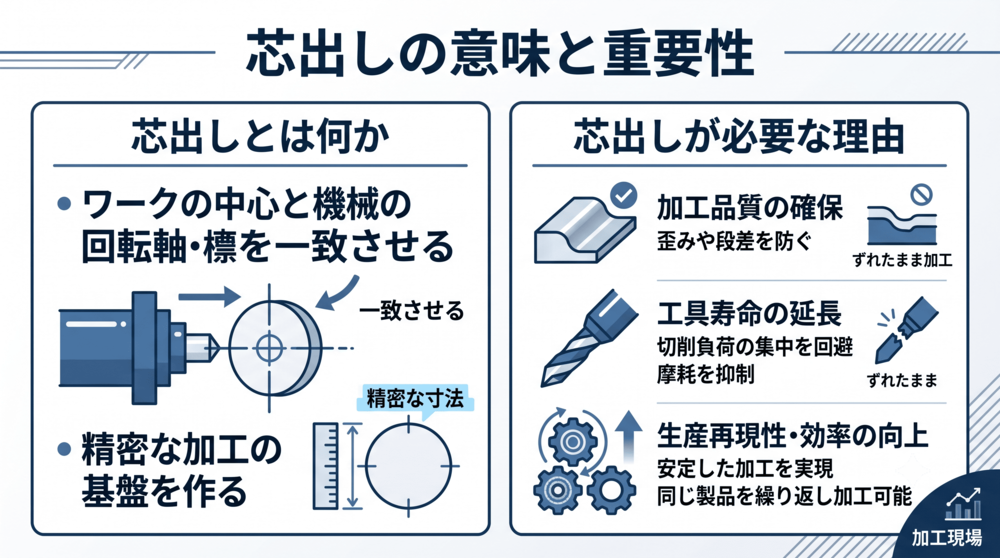

芯出しとは何か

芯出しの基本的な意味

芯出しとは、加工対象となるワークの中心を機械の回転軸や座標基準に正確に合わせる作業を指します。この調整が適切に行われなければ、加工中に刃物の負荷が不均一となり、仕上がりに歪みが生じる可能性が高まります。特に精密な寸法が求められる部品では、わずかなずれが大きな誤差につながるため、芯出しは非常に重要な工程です。加工工程の安定化を図るためには、まず正しい芯出しの考え方を理解することが欠かせません。

芯出しが必要となる理由

芯出しを行う理由は、加工品質の確保に直結するからです。例えば中心がずれたまま加工を進めると、ワークの表面に段差や偏肉が生じやすくなります。さらに刃物の切削負荷が一方向に集中することで摩耗が早まり、工具寿命が短縮される場合もあります。

安定した芯出しを実現できれば、同じ製品を繰り返し加工する際の再現性が高まり、生産効率の向上にも寄与します。このように芯出しは品質とコストの双方に影響するため、加工現場において常に重視される工程なのです。

芯出しの方法と使用工具

手動による芯出し技術

従来から広く用いられているのが、ダイヤルゲージやハイトゲージを使った手動による芯出しです。作業者がワークをチャックに取り付け、ゲージを当てながら回転させることで振れの有無を確認し、少しずつ位置を調整していきます。経験豊富な技術者であれば、微妙なズレも正確に補正できる一方で、作業者の技能に依存する面が大きいのも特徴です。時間をかければ高精度な合わせ込みも可能ですが、生産性を優先する場面では効率面に課題が残ります。それでも汎用性の高さから、今なお多くの現場で欠かせない方法として根強く使われています。

自動芯出しシステムの活用

近年はCNC工作機械の普及に伴い、自動芯出し機能を備えたシステムの導入が進んでいます。タッチプローブで基準点を測定したり、レーザーセンサーや3Dスキャナーでワークの位置を認識したりする仕組みが一般的です。こうしたシステムを用いることで、熟練者の経験に頼らずとも短時間で安定した芯出しが可能となります。特に量産加工や複雑形状のワークにおいては、時間短縮と精度の両立が大きな強みです。導入コストは必要ですが、品質安定と効率向上を考慮すれば長期的な投資効果を十分に見込むことができます。

芯出し精度を高めるための対策

ワーク固定と歪み防止

芯出しを正確に行っても、ワークの固定方法が不適切であれば加工中に歪みが発生する恐れがあります。バイスやクランプを使用する際には、締め付けの強さを均等に保ち、片側に負担が集中しないよう注意が必要です。さらに支持点を増やすことで剛性を確保し、振動や変形を抑える効果も期待できます。また、柔らかい素材を扱う場合はクッション材を挟み込むことで、傷や変形を防ぎつつ安定性を高めることができます。こうした工夫が芯出しの精度維持に直結し、結果として加工品質の向上につながるのです。

基準面とゼロ点の正確な設定

精度の高い芯出しを実現するためには、基準面とゼロ点の設定が不可欠です。ワークを固定した後、基準面が平坦であるかどうかを測定し、必要に応じて修正を行います。そのうえでエッジファインダーやタッチプローブを活用し、機械の座標系への正確なゼロ点設定が求められます。さらに複数回の測定を行い再現性を確認することも、精度確保に有効です。この一連のプロセスを丁寧に行うことで、芯出しの誤差を最小限に抑えることが可能になります。結果的に加工寸法の安定性が向上し、品質不良の発生を大幅に減らせます。

環境条件と機械剛性の管理

芯出しの精度は、機械や環境条件の影響も大きく受けます。加工機械が稼働する環境は常に温度変化や振動にさらされており、それが微細なずれを引き起こす要因となります。例えば機械を稼働させる前にウォーミングアップを行うことは、熱膨張による誤差を防ぐ有効な手段です。また、空調管理によって室温を一定に保つことも精度の安定に寄与します。さらに、振動対策や機械剛性の強化は、外部要因による影響の軽減につながります。こうした環境や設備面での管理を徹底することが、芯出しの精度を長期的に維持するうえで欠かせない取り組みです。
