切削加工における公差とは？

切削加工において、公差の設定は製品の品質や組み立てやすさを決める重要な要素です。適切な公差を設定できれば、コスト削減や納期短縮にも繋がります。この記事では、切削加工における公差の種類や決め方、そして検査・管理のポイントについて分かりやすく解説します。

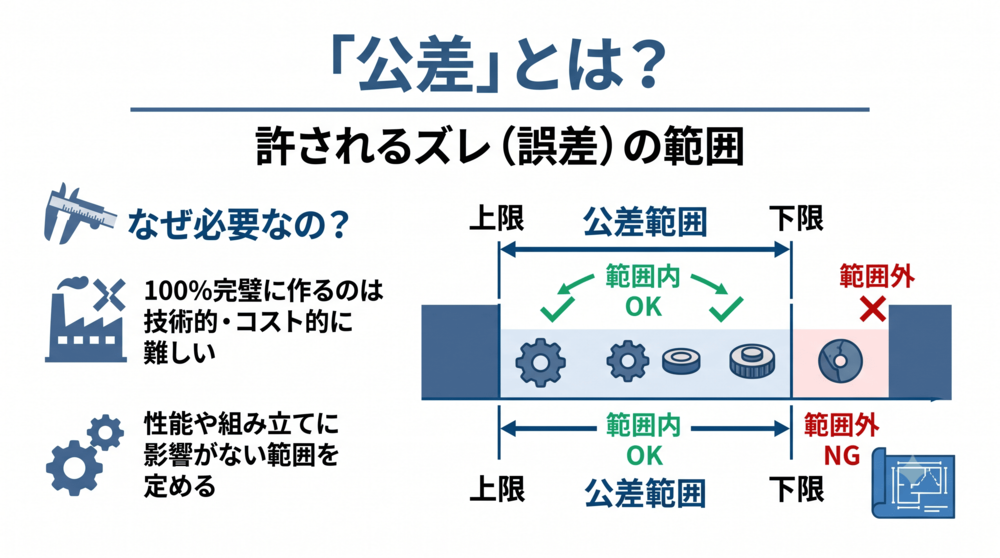

そもそも「公差」とは？

公差とは、一言でいえば「許されるズレ（誤差）の範囲」のことです。工業製品を加工する際、図面の指示と寸分違わず完璧なものを作ることは、技術的に非常に難しく、コストもかかります。そこで、「この範囲のズレであれば、製品の性能や組み立てに影響はない」と、あらかじめ許容できる誤差の範囲を定めます。これが公差です。

公差の基本：寸法公差と幾何公差

寸法公差：長さや大きさのズレを許容する範囲

寸法公差は、部品の長さや幅、直径といった「寸法」に対して設定される、最も基本的な公差です。例えば「10mm ±0.1mm」という指定がこれにあたり、部品を組み立てる際のすき間や干渉を防ぎ、製品の性能を保つために欠かせません。

ただし、公差を厳しくしすぎると（ズレを許さない設定にすると）、加工が難しくなりコスト増加や納期遅延の原因になります。そのため、設計者と加工現場が連携し、製品に必要な機能とコストのバランスを考えて公差を決めることが重要です。

幾何公差：カタチの歪みを許容する範囲

幾何公差は、寸法だけでは表せない「まっすぐさ（真直度）」や「平らさ（平面度）」といった、製品の形状や位置関係のズレを評価するための基準です。

どんなに寸法が正しくても、部品が歪んでいては正しく組み立てられなかったり、期待通りに機能しなかったりします。設計段階で「どのような形状を維持すべきか」を明確にし、それを加工に反映させることが求められます。

なお、当サイトでは特定の要望に応える切削加工会社を厳選して紹介しています。加工会社をお探しの方はぜひ参考にしてください。

特定の要望に応える
切削加工会社3選をみる

公差を設定する際のポイント

部品の役割に合わせて設定する

部品の用途や求められる機能によって、適切な公差は異なります。例えば、常にこすれ合う摺動（しゅうどう）部品では、動きがスムーズになるような適切なすき間（クリアランス）が必要です。過去のデータや実績を参考に、その部品に本当に必要な機能とコストが見合う点を見極めましょう。

工作機械の性能を理解する

工作機械や工具には、それぞれ加工できる精度の限界があります。公差を設定する際は、使用する機械で実現可能かどうかを理解しておくことが不可欠です。

同じ工作機械でも、刃物の状態や加工スピードによって精度は変わります。狙い通りの公差で加工できるよう、工具の摩耗や振動を最小限に抑える工夫もポイントです。

公差の管理と品質保証

測定方法と検査機器の選び方

公差を管理するには、ノギスやマイクロメーターといった基本的な測定器から、より高精度な三次元測定機（CMM）まで、求める精度に応じた検査機器を選ぶ必要があります。測定器の誤差をなくすための定期的な校正（キャリブレーション）も徹底しましょう。

公差ズレが発生した場合の対策

もし加工中に公差を外れてしまった場合は、迅速に原因を特定し対策を打つことが大切です。工具の摩耗、機械の振動、材料のばらつきなど、考えられる原因を一つひとつ確認し、加工条件を修正します。

そして、対策した内容を記録・共有し、再発防止に繋げる改善サイクル（PDCA）を回していくことが品質の安定に繋がります。

まとめ

切削加工における公差は、製品の品質とコストを左右する重要な要素です。

設計部門と加工現場が協力し、製品の機能と加工の現実性を両立させた公差を設定することが、競争力の高いものづくりへの鍵となります。継続的なデータ分析と改善を通じて、品質保証体制を強化していきましょう。
